試験方法によるホウ素材料グレードの判定

試験方法による材料グレードの決定：ホウ素系材料の粒度および純度試験における方法論の違い

導入

国際的なホウ素系材料の調達において、購買担当エンジニアはしばしば困惑する現象に遭遇する。同一のホウ素材料のロットであっても、異なる試験方法で検査すると、結果が大きく異なるのだ。粒度測定値は「不適合」から「適合」に変化し、純度等級は6Nから4Nへと変動する。ここで重要な疑問が生じる。これらの差異は材料自体に起因するものなのか、それとも採用された試験方法に起因するものなのか？

本稿では、実際の試験事例2件に基づき、走査型電子顕微鏡（SEM）とレーザー粒子径分析装置による粒子径測定における差異、およびICP-MSとGDMSによる純度試験結果の相違について分析する。その目的は、顧客が厳格な試験に関する認識を確立し、試験データの誤った解釈に起因する不適切な調達判断を回避できるよう支援することにある。

I. 粒子径測定：SEMとレーザー粒子径分析装置で矛盾する結果が出る理由

1. 事例研究：SEMによる2～4μmホウ素粉末の誤判定

韓国の顧客が、契約上の粒径仕様が2～4μmの非晶質ホウ素粉末を購入した。走査型電子顕微鏡（SEM）で検査したところ、粒子の凝集が著しく観察されたため、顧客は製品を不適合と判断した。

しかし、BoronHubがレーザー粒子径分析装置を用いて、ピロリン酸ナトリウム分散剤と超音波脱凝集を含む標準的な前処理を施して再試験を行ったところ、D50値は目標範囲である2～4μm内に完全に収まり、製品が仕様を満たしていることが確認された。

なぜ同じ試料に対して、2つの検査手法で正反対の結論が出るのか？

2. 基本原理の違い：視覚イメージングと統計分布

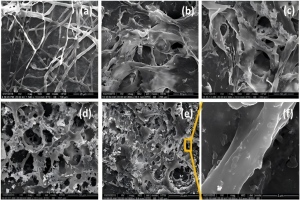

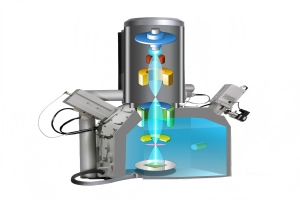

走査型電子顕微鏡（SEM）は、集束された高エネルギー電子ビームで試料表面を走査し、高解像度の形態画像を生成します。これにより、粒子形状、表面構造、凝集状態を直接観察できるため、材料研究開発や形態分析に非常に有用です。しかしながら、以下のような顕著な限界もあります。



完全な分布統計の能力がない：SEMは限られた視野内で数百個の粒子しか捉えることができず、粉末バッチ全体の真の粒子サイズ分布を表すことはできません。



・凝集物の誤判断リスクが高い：凝集しやすいホウ素粉末の場合、SEM画像では凝集物を大きな一次粒子と混同し、真の粗粒と凝集した粒子を区別することができません。



・定量誤差が大きい：SEMによる一次粒子の測定誤差は15%～30%に達する可能性がある。

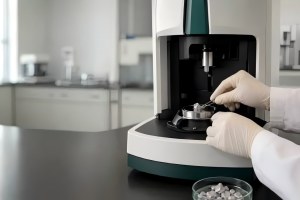

レーザー粒度分析装置　この装置はレーザー回折の原理（ISO 13320:2020）に基づいて動作します。粒子がレーザー光を通過する際に光散乱が発生し、装置は散乱光の角度と強度に基づいて体積粒度分布を計算します。統計的試験手法として、試料の粒度分布全体を迅速かつ正確に特性評価し、D10、D50、D90などの重要な指標を出力します。元素ホウ素業界では、レーザー粒度分析は標準的なルーチン試験方法であり、世界的に認められた合格基準となっています。

3．核心的な結論

走査型電子顕微鏡（SEM）は個々の粒子の形態を捉える一方、レーザー粒度分析装置は粉末全体の統計的分布データを生成する。

半導体ドーピングに使用されるホウ素粉末の製造工程では、個々の粒子の形態よりも、全体的な粒度分布の均一性（D10、D50、D90で定量化）が優先されます。そのため、ISO 13320:2020に準拠したレーザー粒度分析が、粒度許容試験の国際的に認められた標準となっています。SEMは形態観察にのみ適しており、バッチの不合格判定の根拠として使用してはなりません。

4. 購入者向け実践ガイド

・受入基準を明確化する：サプライヤーに対し、曖昧な「XXミクロン」仕様ではなく、D10、D50、D90のデータを提供するよう求める。

・試験方法の指定：契約書または仕様書の中で、レーザー粒度分析（ISO 13320）を唯一の受入基準として明示的に指定する。

前処理手順の確認：凝集しやすい粉末に対して、分散剤の使用と超音波による凝集防止が標準的な前処理方法であることを確認します。

・SEMはあくまで補助的なものとして扱う：SEMは形態や凝集の観察に使用できるが、製品の不合格を単独で正当化することはできない。

II. 純度試験：ICP-MSとGDMSによる等級判定の相違点

1. ケーススタディ：6Nか4Nか？試験要素の範囲によって決定されます

6N結晶性ホウ素のバッチをICP-MSで分析したところ、11種類の主要不純物の総濃度が1ppm未満であることが確認され、これは表示純度99.9999%（6N）に相当する。

しかし、GDMSで分析した同一の材料では、70種類以上の不純物元素が検出され、不純物の総濃度は10ppmを超え、純度等級はわずか99.99%（4N）にとどまった。

材料の組成は変わらないのに、純度評価が急激に低下する。この矛盾の原因は何だろうか？

2. ICP-MS：半導体業界における6N認証のための世界的に認められた標準

高純度元素ホウ素の分野において、6N純度分類は、全スペクトル元素スクリーニングではなく、特定の重要不純物元素群に対するICP-MS試験によって定義される。

以下は、BoronHub社の6N結晶性ホウ素の標準的なICP-MS試験仕様です。

誘導結合プラズマ質量分析法（ICP-MS）は、液体サンプルを注入することで、半導体デバイスに有害な重金属不純物（例えば、Fe、Cu、Ni、Pb）を精密に定量します。これらの不純物の総濃度が1 ppm未満の材料は、6N純度と認定されます。これは、世界中の半導体ウェハ製造工場で採用されている普遍的な承認基準です。

3. GDMS：包括的な全スペクトル元素スクリーニングツール

グロー放電質量分析法（GDMS）は、固体試料の直接分析を可能にし、アルカリ金属、希土類元素、非金属不純物など、周期表のほぼ全域にわたる最大70種類の不純物元素を検出します。



GDMSはICP-MSよりもはるかに広範囲の不純物をスクリーニングできます。個々の不純物が超低濃度であっても、累積的な総不純物濃度は必然的に上昇し、すべての微量元素を考慮すると、計算上の純度は4Nまで低下する可能性があります。これは材料の品質が劣っていることを示すものではなく、化学組成は同じままです。単に統計的な範囲が異なるだけです。



ICP-MSは、あらかじめ定義された有害元素の濃度を定量化し、6N等級への適合性を検証します。GDMSは、研究トレーサビリティと包括的な材料特性評価のために、完全な元素不純物プロファイルを提供します。



4．2つの試験方法の機能区分と位置付け

5. 購入者向け実践ガイド

6Nを明確に定義する：6N等級とは、指定された11種類の重要不純物の総濃度が1ppm未満であることを指し、全スペクトル元素純度を指すものではありません。

完全な試験報告書を要求してください。単に「6N」というラベルではなく、各元素の数値測定値（ppm/ppb）を要求してください。

・受入方法の標準化：業界全体の6N等級基準に準拠し、バッチ受入の基準としてICP-MSを採用する。

研究開発目的でGDMSを導入する：必要に応じて、研究または異常調査のために、補足的なGDMS全要素分析レポートを要求する。

III．購入者および技術者向け完全実用操作マニュアル

5段階の粒子径試験手順

4段階の純度試験手順

IV. BoronHubのテスト基準と取り組み

高度なホウ素系材料の専門サプライヤーとして、BoronHubは最も厳格な国際試験基準を遵守しています。



1.粒子径試験：ISO 13320:2020に準拠したレーザー粒子径分析装置と標準化された前処理（ピロリン酸ナトリウム分散＋超音波脱凝集）を組み合わせることで、再現性があり国際的に比較可能な粒子径データが得られます。



2.純度試験：6Nグレードの材料は、各バッチごとにICP-MS分析を実施し、11種類の主要不純物の総量が1ppm未満であることを確認しています。分析証明書（COA）も完備しています。GDMSによる全元素分析レポートは、お客様のご要望に応じて研究開発資料としてご提供いたします。



3.透明性への取り組み：すべての報告書は、曖昧な表示を排除するために、試験方法、分析対象要素の範囲、個々の測定値を明確に開示します。



4. 追跡可能なデータ：すべての試験証明書には、試験手順、検出限界、参照標準が記載されており、バッチ生産記録まで完全に追跡可能です。

結論

SEMとレーザー粒子径分析、あるいはICP-MSとGDMSのどちらを選択するかは、最終的には製造業者と購入者が「適合材料」をどのように定義するかにかかっています。同一の原材料であっても、分析方法が異なると試験結果が大きく異なる場合があります。これは材料の不均一性ではなく、各試験手法に固有の限界です。ホウ素材料分野では、レーザー粒子径分析が粒子径試験の標準的な手法として広く用いられており、一方、ICP-MSによる不純物試験は、6N純度認証における業界標準となっています。

適切な調達判断は、試験方法論を徹底的に理解することに基づいている。

BoronHubと提携することで、顧客は高純度のホウ素材料だけでなく、完全なトレーサビリティ、検証可能性、そして堅牢な品質保証体制も得ることができます。

BoronHub – 科学的試験を通じて高純度ホウ素の品質を定義する

6Nホウ素製品の仕様書（TDS/COA）の入手、または試験方法の詳細についてのお問い合わせは、弊社の技術チームまでご連絡ください。
