4Nホウ素と6Nホウ素：半導体ドーピングにおける純度の科学的選択と工学的実践

導入

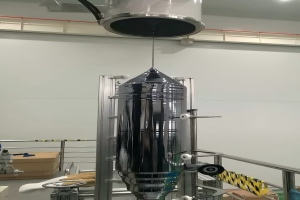

ホウ素は、CZ単結晶シリコンの成長、イオン注入、拡散プロセスなど、半導体製造における主要なP型ドーパントとして機能します。ホウ素の添加量は、デバイスの電気的性能を直接左右します。4N（純度99.99%）と6N（純度99.9999%）のホウ素の選択は、エンジニアやサプライチェーンマネージャーにとって重要な決定事項です。この技術ガイドでは、不純物制御、格子欠陥、試験方法、総所有コストを分析し、お客様にとって実用的な参考情報を提供します。

I. 純度の定義：単なるパーセンテージではなく、不純物の規模の差

4Nと6Nは「9」が2つ多いだけの違いだが、不純物の総量は2桁（100倍）も異なる。

よくある誤解：ホウ素含有量が十分であれば、半導体材料として適格である。実際には、ppmまたはppbレベルの微量の金属および非金属不純物が高温プロセス中にシリコン格子に浸透し、キャリアトラップを形成して、しきい値電圧のドリフト、リーク電流の増加、さらにはウェハ全体の廃棄を引き起こす。

II. 純度がドーピングパフォーマンスに及ぼす影響の3つの主要メカニズム

1. 遷移金属と少数キャリアの寿命

4Nホウ素には、数十ppmの残留鉄、銅、ニッケルなどの遷移金属が含まれており、これらは結晶引き上げや拡散の際に深準位欠陥を形成してキャリアを捕捉し、少数キャリアの寿命を著しく短縮します。6Nホウ素は、遷移金属の含有量を0.1ppm以下に厳密に制限することで、再結合中心を低減し、優れた電気的性能を保証します。

2．炭素不純物 ― 過小評価されがちな隠れた危険

炭素はホウ素と高い親和性を持つ。6N β菱面体ホウ素でさえ、30～60 ppmの炭素を含んでいる。これは2つの意味を持つ。

・供給業者向け：炭素を含まない6Nホウ素であると主張することは非科学的です。具体的な炭素試験データを提供する必要があります。



・プロセスエンジニア向け：炭素は高温でホウ素を不活性化する可能性があるため、プロセスウィンドウ内でアニーリング温度と時間を調整する必要があります。



3. プロセスの一貫性と熱安定性

4Nホウ素中の高濃度の炭素および酸素不純物は、微細析出物を容易に形成し、シリコン結晶に転位や積層欠陥を誘発し、リーク電流を増加させます。低融点不純物は2000℃以上で揮発し、炉を汚染し、ドーピングの変動を引き起こします。6ホウ素は優れた熱安定性を備えており、精密なドーピング濃度プロファイルと安定したシート抵抗を実現できるため、量産歩留まりにとって非常に重要です。





III．純度数値の裏に隠された差異 ― 試験方法論

これは購入者が見落としがちな点ですが、同一のサンプルであっても、異なる試験方法を用いると、純度評価が大きく異なる可能性があります。

・ICP-MSは通常、約15種類の不純物元素を検出します。

・GDMSは固体サンプルを直接分析し、最大70種類の不純物を識別します。高純度材料の微量不純物分析におけるゴールドスタンダードとして認められています。

ICP-MSで6Nと評価された材料でも、GDMSではより包括的な不純物検出が行われるため、材料自体の変化ではなく、4Nとしか評価されない場合がある。

購入者向けの実践的なアドバイス

* サプライヤーに対し、試験方法および検出された要素の数を明確に記載するよう求める。

* 総純度パーセントだけでなく、ppm/ppb値を含む全元素不純物リストを要求する

* 先進ノード用途向けに、GDMS試験済みの6Nホウ素を優先的に使用する。

IV. 4Nホウ素と6Nホウ素の適用範囲

5N（99.999%）ホウ素は、中級レベルの個別デバイスや過渡期のプロセスにおける妥協点として評価できる。

V. 総所有コスト（TCO）の観点からの選定

6Nホウ素は初期調達コストが高いものの、総合的な製造コストにおいて以下のような利点がある。



* ウェハーの不良損失を削減：不純物過剰による単一バッチの不良によるコストは、材料価格の差をはるかに上回る。



* 隠れたオーバーヘッドを削減：4Nホウ素による抵抗率の変動には、追加のテストとプロセス調整が必要となる。



* 機器の耐用年数を延ばす：揮発性の低融点不純物は炉の洗浄頻度とダウンタイム損失を増加させる



* 製品プレミアムの向上：6Nホウ素をドープしたウェハーとチップは、少数キャリア寿命が長く、リーク電流が少ないため、ハイエンド市場での価格決定力が強化されます。





選択ロジック

コスト重視で高いプロセス許容度が求められる用途には4Nホウ素を選択し、高収率・高一貫性のプレミアム市場向け製品には6Nホウ素を採用し、中級レベルのプロセスには5Nホウ素を検討してください。

VI．市場動向：高純度の追求

半導体デバイスの小型化に伴い、純度に対する要求はますます高まっている。先進プロセスの普及に伴い、5Nおよび6Nの超高純度ホウ素の需要が急増している。より高純度のホウ素源は、将来のハイエンド半導体製造において不可欠な要素となるだろう。

VII. BoronHub社製高純度ホウ素溶液

ホウ素系先端材料の専門サプライヤーであるBoronHubは、元素ホウ素粉末、結晶顆粒、および純度6N（99.9999%）までのホウ素化合物を供給しています。



・厳格な検査：すべてのバッチは、70種類の不純物を対象としたGDMSおよびICP-MS検査を受け、完全なCoAと専用の炭素含有量データが提供されます。



・カスタマイズ可能な形態：結晶引き上げ、拡散、イオン注入、蒸発プロセスに合わせて調整された粉末、顆粒、ブロック形状



・コンプライアンスサポート：エンドユーザー証明書（EUC）コンプライアンス文書作成のサポート



主流の半導体メーカーであろうと、最先端ノードの開発企業であろうと、BoronHubは信頼性の高い純度と専門的な技術サポートを提供し、生産ラインの歩留まりと製品の競争力向上を支援します。



結論

4Nと6Nホウ素を隔てる2つの「9」は、精製、不純物制御、および試験基準における世代間のギャップを表しています。半導体ドーピングには原子レベルの精度が求められ、原材料のわずかな不純物のばらつきが完成品チップ上で著しく増幅されます。純度の選択は、単に可能な限り高いグレードを追求するだけでなく、コスト、プロセスウィンドウ、および製品ポジショニングの間で最適なバランスを取ることを意味します。
