デュアルルートP型ドーピング溶液の分析

デュアルルートP型ドーピング溶液分析：単結晶引き上げおよび一般半導体製造における6N高純度結晶ホウ素とホウ素-シリコンマスターアロイの比較

掲載元：BoronHub公式海外技術ブログ

対象読者：海外のウェハー製造プロセスエンジニア、単結晶成長ワークショップの監督者、太陽光発電用シリコン材料メーカー、パワーデバイス調達スペシャリスト、半導体材料の研究開発スタッフ、台湾および韓国の太陽光発電・半導体企業の調達担当者。

主要目的：ホウ素ドーピングの2つの主要な技術経路に関する知識を普及させ、BoronHubの実際の製品採用事例を紹介すること。

序文

P型ドーピングは、シリコン系半導体、単結晶シリコン太陽電池、およびパワーデバイス製造における基本的なプロセスです。これは、シリコンウェハの抵抗率、デバイスの伝導効率、および長期信頼性を直接決定します。世界の単結晶シリコンの引き上げおよびチップ製造生産ラインでは、電子グレードの6N高純度元素結晶ホウ素とホウ素-シリコンマスターアロイ（ホウ素マスターバッチ）という2種類のホウ素系ドーピング媒体が広く採用されています。

両者ともグループIIIAのホウ素系ドーピング源に属し、基本的な原理は同一ですが、ドーピング精度、適用シナリオ、プロセス適合性において明確な違いが見られます。BoronHubは、ホウ素系電子ドーピング材料において長年の専門知識を有しています。当社の製品は、韓国および台湾におけるP型太陽電池用シリコンインゴットおよび半導体単結晶シリコンプロジェクト向けに量産されています。本稿では、量産における運用経験に基づき、2種類のホウ素ドーパントの材料特性、プロセス上の強み、適用シナリオについて詳しく解説し、海外のお客様が生産ラインに適合するドーピングソリューションを迅速に選択できるよう支援します。

I. 高純度元素ホウ素：6N電子グレード結晶性ホウ素 ― 高性能単結晶シリコンの主要ドーピング源



1. ドーピングの基本原則

ホウ素は価電子を3個しか持たない第IIIA族元素です。シリコン結晶格子にドーピングすると、豊富な正孔を生成し、安定したP型導電系を形成します。これにより、シリコン基板の抵抗率を精密に制御し、トランジスタ、太陽電池、IGBTパワーデバイスの変換効率と動作安定性を向上させます。



シリコンをベースとした製造プロセスは、不純物に対する許容度が極めて低い。微量の重金属、酸素、炭素などの不純物が混入すると、シリコンウェハの抵抗率にバッチごとのばらつきが生じ、デバイスのリーク電流が急増し、最終製品の歩留まりが低下する。そのため、集積回路、ハイエンド半導体単結晶シリコン、高効率太陽光発電用単結晶シリコンの主要ドーピング原料として、6N（99.9999%）の超高純度ホウ素が広く採用されている。

2. 6N結晶性ホウ素の主な材料上の利点

1.ppbレベルの不純物管理 BoronHubの6N結晶性ホウ素は、多段階精製とゾーン精製プロセスを経て製造されています。15種類の重要な有害金属不純物についてICP-MS分析を実施しています。総不純物含有量は1ppm未満に抑えられており、結晶成長中に外部汚染物質が混入することなく、シリコンインゴット全体にわたって均一な抵抗率を確保しています。

2.優れた高温熱安定性　結晶性ホウ素は2000℃を超える融点を有しています。チョクラルスキー法による単結晶シリコンの引き上げ工程における高温環境下でも、揮発や分解を起こすことなく耐えることができます。炉内を汚染することもなく、シリコンインゴット全体への均一なドーピングを可能にします。

3. 大量単結晶シリコン生産に対応可能。粒子状または塊状のカスタマイズ可能な形状により、連続運転大型単結晶炉への材料投入が容易になります。韓国および台湾の大手太陽光発電および半導体単結晶シリコンメーカーが採用する主要なドーピング基板です。

3. 実証済みのアプリケーションシナリオ

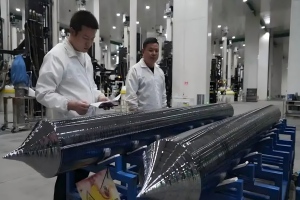

BoronHub社製の標準グレード6N結晶ホウ素は、韓国および台湾のP型太陽電池用単結晶シリコンおよび半導体集積回路用シリコンインゴット製造ラインに安定的に供給されています。このホウ素は、8～12インチの半導体単結晶および高効率N-TOPCon/HJT太陽電池ウェハの結晶成長ワークフローをサポートし、高品質シリコン材料に必要な均一なドーピング、低リーク電流、高歩留まりといったコア要件を満たしています。

II. ホウ素-シリコンマスターアロイ（ホウ素マスターバッチ）：精密なマイクロドーピング制御のためのプレアロイ化ドーピング媒体



1. 製品製造ロジック

ホウ素-シリコンマスターアロイ（一般的にホウ素マスターバッチまたはホウ素マスタードーパントと略される）は、高純度ホウ素を工業用シリコンまたは補助金属と高温で溶融することによって製造されます。ホウ素はシリコン合金マトリックス中に予め埋め込まれており、高濃度のホウ素を含む配合済みの原料となります。



原料のホウ素粉末は軽量で浮遊しやすい。微量の添加でも局所的な偏析や不均一なドーピングを引き起こすことが多い。ホウ素-シリコンマスターアロイのシリコン合金担体は、微量ホウ素添加時の分散不良という長年の業界課題を効果的に解決する。

2. コアプロセスの利点：高精度マイクロドーピング

半導体や太陽電池の結晶成長には、極めて低いホウ素ドーピング濃度がしばしば求められます。元素ホウ素を直接添加すると、局所的な過剰濃度や抵抗値のばらつきが生じるリスクがあります。ホウ素-シリコンマスターアロイは、予め合金化されたホウ素固定構造により、均一なホウ素分散を実現します。添加後、溶融シリコン中に迅速かつ均一に溶解するため、超低ドーズ量での安定したドーピングが可能になります。これにより、ウェーハ間および炉内運転間の抵抗値のばらつきが大幅に縮小し、その後の電気性能試験における再加工率も低減されます。

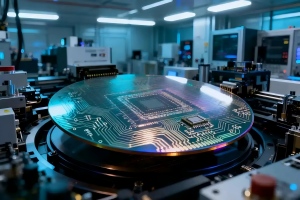

元素ホウ素と同様に、IIIA族元素由来の正孔キャリアを放出し、P型導電性シリコン基板を確実に形成します。中小型単結晶炉、精密エピタキシャル成長、個別デバイスドーピングワークフローにおいて、ドーピング精度と操作の利便性を両立させます。

3. 適用範囲

- 中・小型太陽光発電用単結晶シリコンの精密ドーピング - パワーディスクリートデバイスおよび低電圧MOSシリコンウェハの製造 - シリコン単結晶の実験室規模での研究開発および革新的なシリコンベース材料のプロトタイプ作成 - ホウ素添加量の極めて高い精度が求められるカスタム結晶成長プロセス

III．選択比較：6N高純度結晶性ホウ素とホウ素-シリコンマスターアロイの比較

IV. BoronHubによるデュアル製品ラインサポート：グローバル顧客向けワンストップP型ドーピングソリューション

BoronHubは、アジア太平洋地域の半導体および太陽光発電分野における長年の量産経験に基づき、ホウ素ドーピング材料専用の生産ラインを2つ運用しています。お客様の単結晶炉の仕様、目標抵抗率、およびデバイスの種類に基づいて、個別の配合推奨を提供します。



1. 6N電子グレード結晶性ホウ素のカスタム供給。韓国および台湾におけるP型太陽電池用シリコンインゴットおよび半導体単結晶シリコンの引き上げ専用に製造されています。重要な不純物に対する厳格なICP-MS試験を実施。粒子/塊の形状は要件に合わせて調整可能。SDS、COA、EUC輸出書類一式を完備した安定した大量輸出。





2. カスタム配合のホウ素-シリコンマスターアロイ（ホウ素マスターバッチ） ホウ素含有量を顧客の要求に応じて調整することで、精密なマイクロドーピングにおける課題を解決します。少量バッチでの試作から精密な個別デバイスの量産まで対応可能です。サンプルサイズの注文と大量納品の両方に対応しています。



大規模な太陽光発電用シリコン材料メーカー、8インチ/12インチウェハー製造工場、あるいは新素材研究機関など、どのような企業であっても、無料のサンプル試験に加え、包括的な技術データシートや検査報告書をご利用いただけます。

結論

シリコンベースのP型ドーピングの基本原理は、第IIIA族元素であるホウ素を用いて正孔伝導系を構築することに基づいている。 6N高純度結晶性ホウ素 ボロンとシリコンのマスターアロイは、それぞれ異なるプロセスノード向けに最適化された、2つの主要なソリューションです。高純度が求められる大型半導体や太陽光発電用単結晶シリコンの量産には、BoronHub 6N結晶性ホウ素が最適です。一方、微量かつ均一なドーピングが求められる微細プロセスにおいては、ボロンとシリコンのマスターアロイが優れたコストパフォーマンスを発揮します。

BoronHubはアジア太平洋地域において、市場との強固な関係を維持しています。当社の材料は、韓国および台湾の数多くの単結晶シリコン製造ラインで採用されています。当社は、安定した供給能力と専門的なプロセスエンジニアリングサポートを兼ね備えています。P型ドーピングプロセスの最適化をお考えの方、または信頼性の高い高純度ホウ素ドーパントサプライヤーをお探しの方は、サンプル、プロセス適合提案、お見積もりについて、当社の国際技術営業チームまでお気軽にお問い合わせください。
